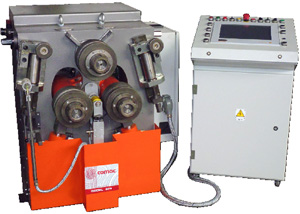

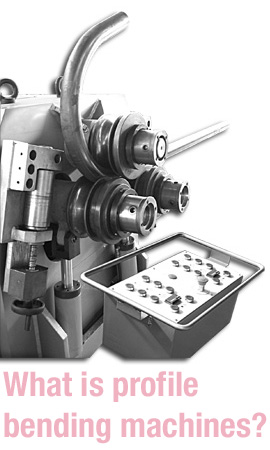

Macchina curva profilati

Una curva profilati è una macchina impiegata per la curvatura a freddo di profilati aventi differenti forme e dimensioni. Generalmente la macchina viene impiegata nel settore della lavorazione dei metalli per curvare profilati quali tubi, barre, angolari, profili a T, profili ad U e travi.
Gli elementi principali della macchina sono i rulli (generalmente 3) che applicano sul profilo una combinazione di forze, la cui risultante determina una deformazione lungo una direzione perpendicolare rispetto l’asse del profilo stesso. Le macchine curva profilati si distinguono in base a:
• Principio di funzionamento / configurazione
• Azionamento
• Dimensioni
• Controllo
• Accessori

Le differenti fasi della curvatura possono essere riassunte e identificate  come segue:

1. Caricamento del pezzo da lavorare: in questa fase il pezzo viene inserito tra i rulli. Il pezzo deve essere opportunamente supportato laddove necessario e non essere soggetto ad alcuno sforzo deformativo.
2. Movimentazione dei rulli per il raggiungimento della quota di pinzaggio: in questa fase il pezzo viene serrato tra i rulli e può essere fatto arretrare o avanzare ruotando i rulli stessi. La pressione esercitata è tuttavia inferiore a quella necessaria a deformare il profilo.
3. Fase di lavorazione: in questa fase la pressione esercitata cresce e avviene la deformazione del profilo, tramite traslazione del pezzo e spostamento dei rulli.
4. Scarico del pezzo da lavorare: il pezzo viene liberato dalla pressione dei rulli e può essere estratto dalla macchina.
Il principio di funzionamento ha un’influenza diretta su tutte le fasi, ma in misura preponderante sulla seconda e la terza. E’ evidente che affinché sia possibile caricare il pezzo sulla macchina debba essere presenti tra i rulli una luce di passaggio sufficiente all’inserimento del pezzo. Altrettanto evidente è che, perché si possa bloccare il pezzo tra i rulli e successivamente avvenga una deformazione, sia necessario che questa luce venga ridotta. Uno o più rulli devono quindi avere la possibilità di muoversi rispetto agli altri. Le macchine possono essere distinte quindi in base al tipo di movimentazione dei rulli in:
• Macchine a doppio invito
• Macchine piramidali
• Macchine a singolo invito

Macchine a doppio invito

Nelle macchine curva profilati a doppio invito il rullo superiore ha posizione fissa, mentre i due rulli inferiori sono mobili e possono essere mossi in maniera indipendente l’uno dall’altro. Questa tipologia di macchina è quello dotata di maggiore flessibilità ed è quella che consente generalmente di ottenere le prestazioni migliori. La possibilità di muovere in maniera indipendente i rulli inferiori permette di gestire al meglio le fasi di pinzaggio e di curvatura, consentendo di lavorare sia in maniera simmetrica che in maniera asimmetrica.

Macchine piramidali

Nelle macchine curva profilati piramidali i rulli inferiori sono fissi, mentre il rullo superiore si muove verso il basso. Con questa tipologia di macchina è possibile lavorare solamente in maniera simmetrica.

Macchine a singolo invito

Nelle macchine curva profilati a singolo invito solamente uno dei due rulli inferiori è mobile. Con questa tipologia di macchina è possibile lavorare solamente in maniera asimmetrica.

I parametri da considerare per definire i vantaggi di una configurazione di macchina curva profilati rispetto ad un’altra sono principalmente:
• Costo di produzione: la macchina curva profilati a doppio invito è sicuramente quella più costosa da realizzare. Ci sono più parti mobili e di conseguenza maggiori componenti. Le macchine curva profilati piramidali ed a singolo invito sono paragonabili nei costi.
• Flessibilità nell’utilizzo: le macchine curva profilati a doppio invito sono quelle maggiormente flessibili. In fase di lavorazione si può mantenere fissa la posizione del pezzo in ingresso e utilizzare solamente il rullo in uscita per la curvatura del profilo. Questo è vero anche per le macchine ad invito singolo, ma non per le piramidali.
