Máquinas para curvar

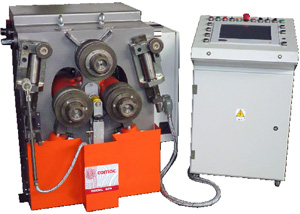

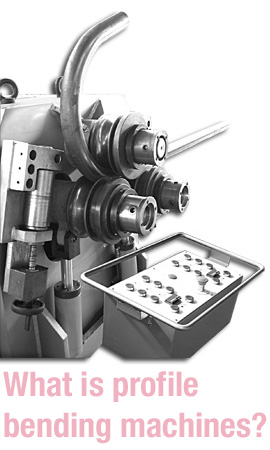

Una máquina curvadora de perfiles es una máquina que se utiliza para realizar el curvado en frío de perfiles con diferentes formas y tamaños. Por lo general, la máquina se utiliza en el campo de la metalurgia para doblar perfiles como tubos, barras, ángulos, perfiles en “T”, perfiles en “U” y vigas. La parte más importante de la máquina son los rodillos (normalmente 3) que aplican una combinación de fuerzas sobre el perfil, cuya resultante determina una deformación, en una dirección perpendicular al eje del propio perfil. Las plegadoras de perfiles se distinguen por:
• Principio de funcionamiento / Configuración
• Conducir
• Motores
• Control
• Accesorios

Las fases de trabajo de una máquina curvadora de perfiles se pueden identificar como:

1. Carga de la pieza a curvar: en esta fase se inserta el perfil entre los rollos. La pieza puede apoyarse si es necesario y no está sujeta a esfuerzos de deformación.
2. Movimiento de los rodillos para alcanzar la posición de pinzado: durante esta fase, el perfil se bloquea entre los rodillos y se puede mover hacia adelante y hacia atrás girando los rodillos. La presión ejercida es menor que la necesaria para deformar el perfil.
3. Fase de trabajo: en esta fase aumenta la presión y se produce la deformación del perfil, por traslación del perfil y movimiento de los rodillos.
4. Descarga del perfil: se elimina la presión sobre el perfil y se aumenta el espacio entre los rollos, para que el perfil se pueda extraer de la máquina.
El principio de funcionamiento tiene una influencia directa en todas las fases, pero principalmente en la segunda y tercera. Está claro que, para cargar el perfil en la máquina, debe existir una distancia suficiente entre los rollos. También está claro que, para bloquear el perfil entre los rodillos y aplicar presión, es necesario que esta distancia se reduzca. Uno o más rodillos deben poder moverse con respecto a los demás. Las máquinas se pueden dividir, considerando las posibilidades de movimiento de los rodillos en:
• Máquinas de doble pinzado
• Máquinas piramidales
• Estilo de pinzado único

Máquinas de doble pinzado

En las curvadoras de perfiles de doble pinzado, el rodillo superior tiene una posición fija, mientras que los dos inferiores tienen la posibilidad de moverse y pueden moverse independientemente uno del otro. Este tipo de máquina es la más flexible, por lo tanto es la que permite obtener mejores rendimientos La posibilidad de mover de forma independiente los rodillos inferiores permite gestionar de la mejor manera las operaciones de pinzado y curvado, permitiendo trabajar de forma simétrica y asimétrica.

Máquinas piramidales

En las máquinas curvadoras de sección piramidal, los rodillos inferiores tienen posiciones fijas, mientras que el superior se puede mover hacia abajo. Con este tipo de máquina es posible trabajar solo de forma simétrica.

Máquinas de pinzado simple

En las curvadoras de un solo pinzadode apriete, sólo se puede mover uno de los rodillos inferiores. Con este tipo de dobladora de perfiles es posible trabajar solo de forma asimétrica.

Los principales aspectos a considerar para definir las ventajas de una configuración de curvadora de perfiles respecto a otra son:
• Costos de producción: la máquina curvadora de tubos de doble pinzado es la más cara de construir, porque hay más partes móviles y por lo tanto más componentes. El estilo piramidal de la máquina dobladora de perfiles y el estilo de pinzado simple tienen más o menos el mismo costo de producción.
• Flexibilidad: las curvadoras de doble pinzado son las más flexibles. Durante las operaciones es posible mantener estable la posición del perfil en el lado de carga de la máquina y usar solo el rodillo en el lado opuesto para doblar el perfil. Es posible operar de esta manera también en las máquinas dobladoras de sección tipo pinzadp simple, pero no en las de estilo piramidal.
